產品介紹

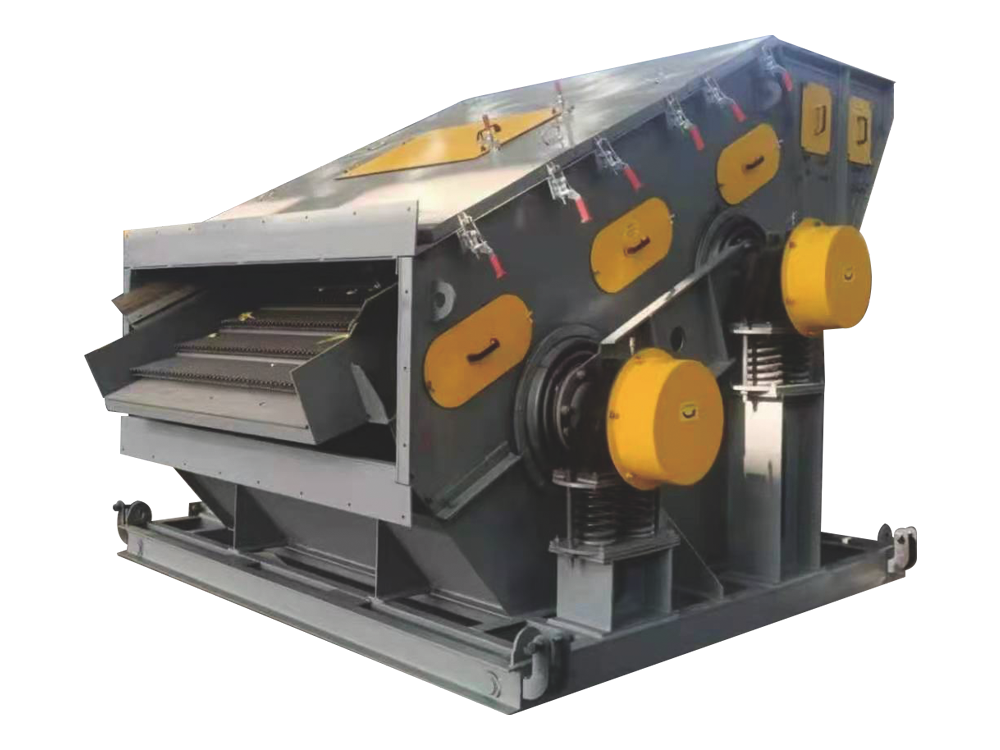

JHGS給料環保篩是公司針對鋼鐵行業節能減排和低碳冶金等前沿和高端領域，研發的一種新型篩分設備，適用于冶金行業的冷燒結礦、焦炭、塊礦篩分。具有功率小，處理量大，篩分效率高，全密封等特點。
工作原理
篩機振動單元密封在篩體體內，密封罩體和機架不參與振動。整機采用靜態密封，密封簡單易拆裝，密封效果好，阻止揚塵，響應環保。
篩機振動單元由兩臺電機帶動兩組激振器或兩臺振動電機,兩組電機激振器必須反向運行，使振動單元產生直線運動軌跡。配合棒條篩板和特定的振頻使篩分效率達到理想效果。
每個振動單元由于參振質量小、設備裝機容量降低，具有較好的節能效果。
采用多段篩面振動，每段都是一個獨立的振動單元。通過分段控制，實現了篩板變頻，變幅，變軌跡運動，達到篩分的目的。針對小于5mm的細小物料的篩分更為好。
結構特點：
1.采用多段獨立篩面振動而篩箱和機架不振動的運動方式，多段篩面各自獨立振動;
2采用單層雙面自清理懸臂棒條篩板;有特殊的自清理裝置;
3.采用快速拆卸式的密封結構;
4.較小的功率配置，能耗降低;
5.較小的動、靜載荷，降低對基礎的沖擊力﹔
6.激振器、篩板更換維護方便;
7.任意組合篩孔，取不同物料，特別適合用于燒結系統;8.振動電機和激振器采用獨立可拆分結構。
安裝
安裝前，要檢查零部件是否完好、齊全。并對篩機安裝基礎進行清理檢查。
為防止積水和彈簧間堆積灰塵雜料。四個彈簧支承面、傳動平臺支承面應高出地面250-300mm。
安裝基礎上的預埋鋼板和地腳螺栓由用戶自備。四個彈簧支承座下的預埋鋼板須在同一水平面內，在長度方向上的平面誤差不小于5mm。在寬度方向不大于2mm。
彈簧在安裝前，應對外形尺寸及剛度值進行檢查，以保證各組彈簧的剛度和高度保持一致。彈簧安裝好后要求所有彈簧與上下支承面保持垂直。
激振器與篩箱在出廠時已裝好并一起發運，安裝現場須對原裝配情況進行檢查，并重新緊固連接件，若安裝時已超過設備出廠時間六個月，應將激振器拆開將各零件清洗后重新組裝，在軸承的迷宮槽內注入適量的2#鋰基脂。重新安裝激振器時，要保證同軸各組偏心塊的對稱中心線在同一平面內。振動器裝配完畢后，用手轉動偏心塊，如阻力過大或有卡死現象，必須找出原因加以調整。
安裝電機時，要保證電機中心線與篩箱上激振器的中心線同軸。空載時在垂直方向上前者應以后者低2-3mm.激振器潤滑油管與篩體連接須用軟管。
試機
開機前特別注意拆除彈簧座處連接板，使彈簧自由振動。
按激振器旋轉方向指示，調整電機接線。兩組激振器必須反向運行。

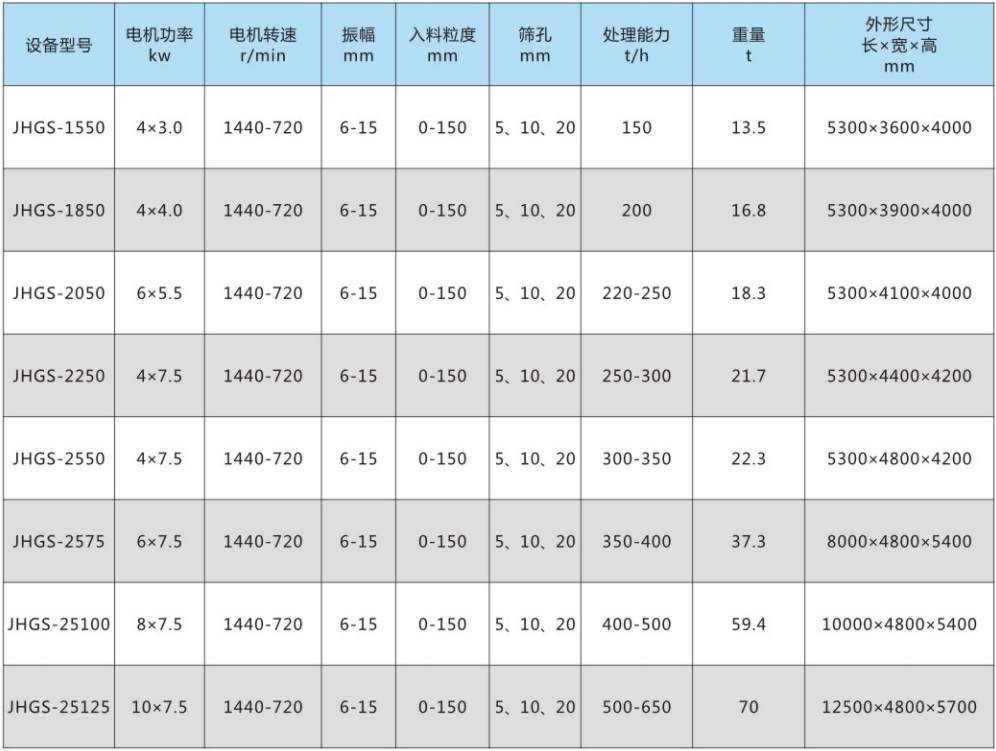

技術參數
